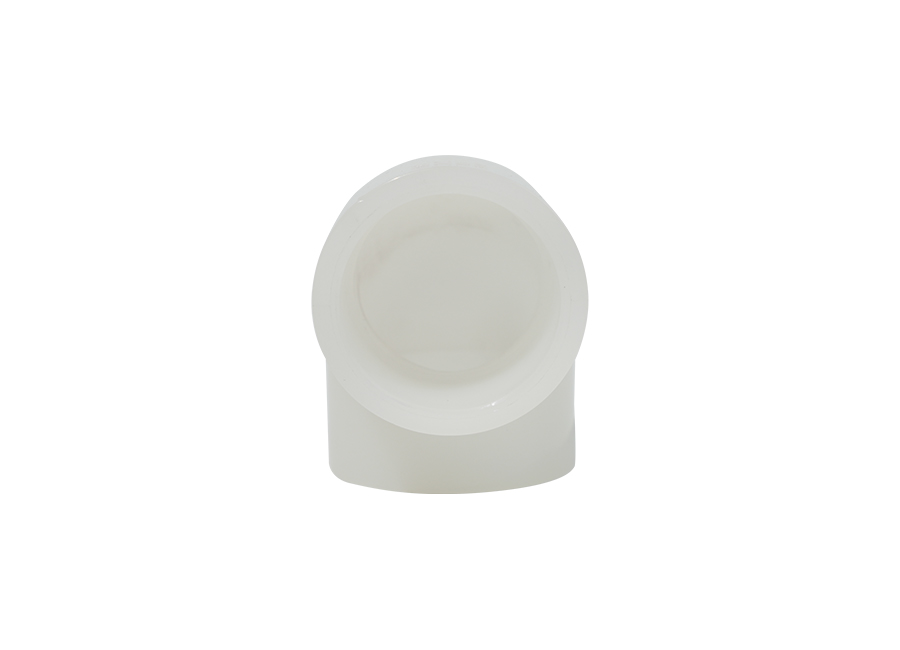

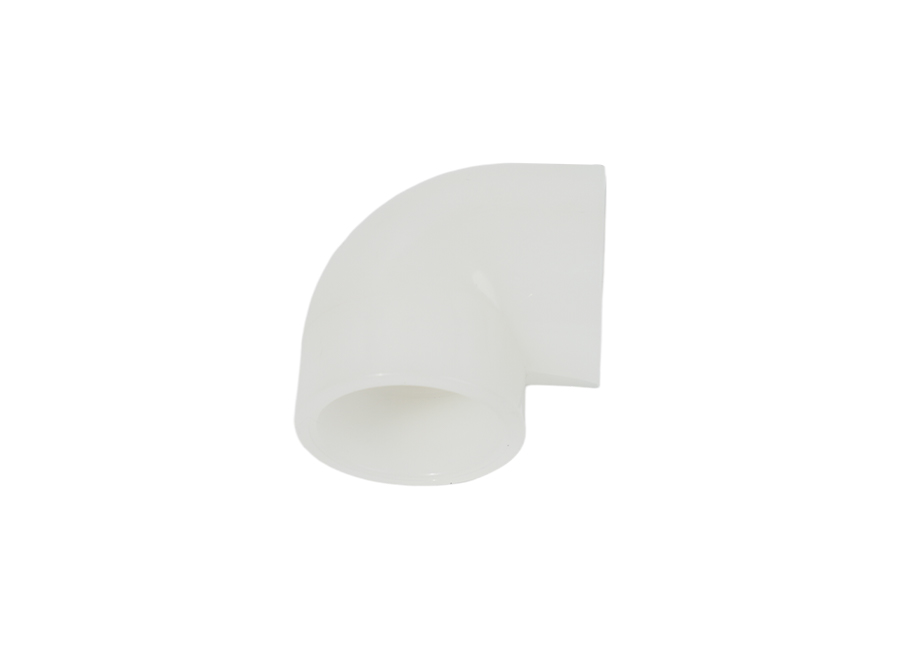

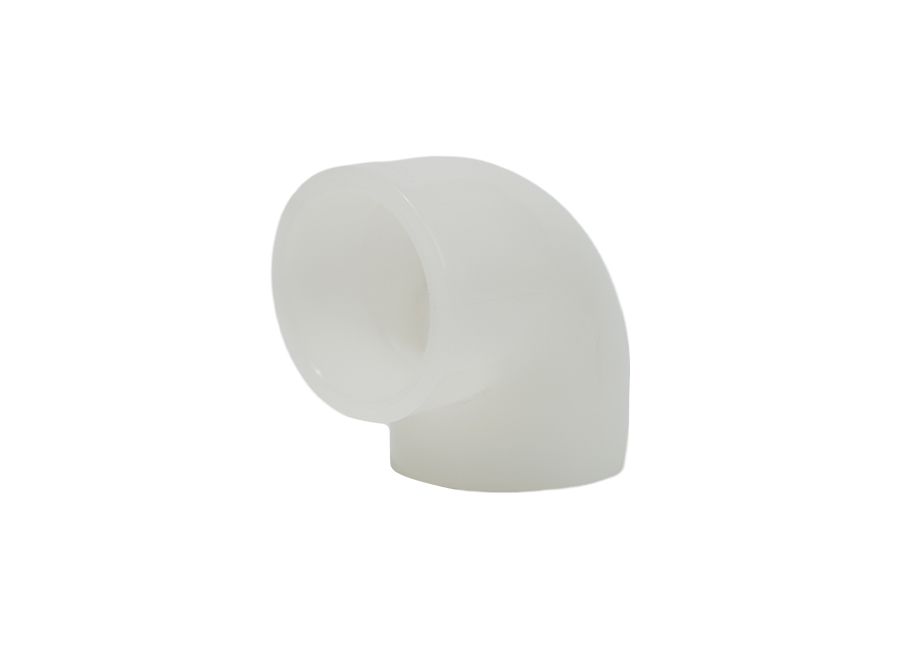

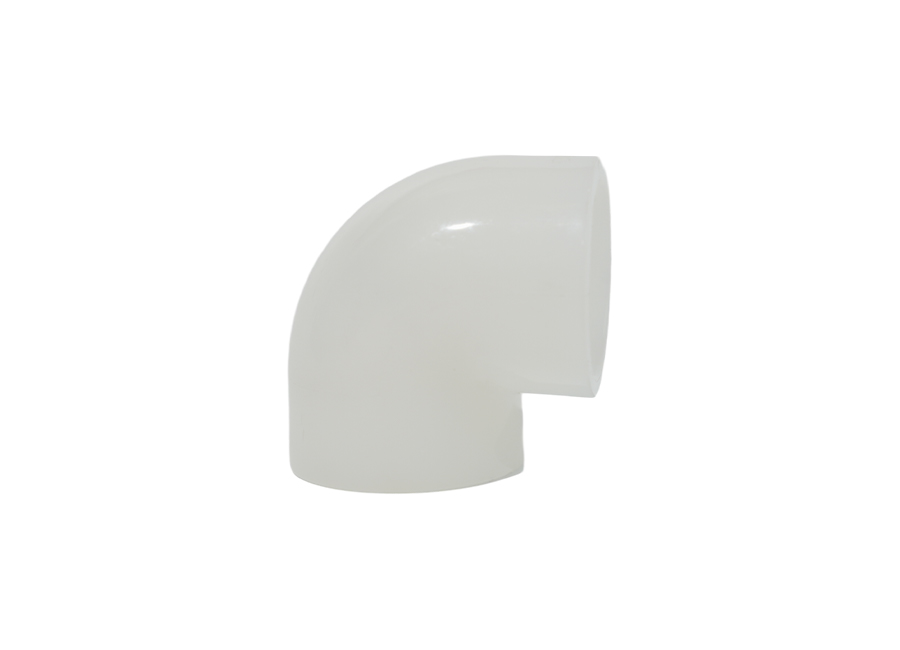

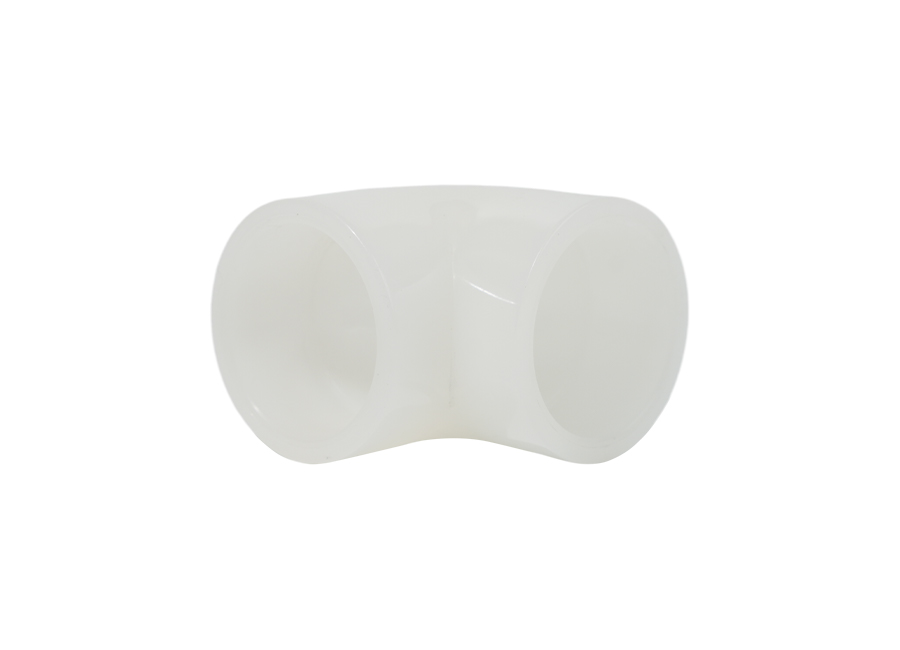

PVDF koleno 90 stupňů

PVDF, což je zkratka pro Polyvinyliden Fluoride, je vysoce krystalický termoplastický fluoropolymer, který kombinuje vynikající odolnost proti chemické korozi s dobrou zpracovatelností. Tento materiál má vynikající odolnost proti povětrnostním vlivům, UV záření a vlastnosti proti stárnutí, což mu umožňuje dlouhodobě zachovat své původní fyzikální a chemické vlastnosti. Ve výrobním procesu používáme pokročilé výrobní techniky, abychom zajistili, že každé koleno PVDF 90° splňuje standardy kvality. Vnitřní a vnější stěny kolena jsou hladké, což má za následek nízký odpor tekutin a účinně snižuje tlakovou ztrátu v potrubním systému. Konstrukce kolena PVDF 90° navíc umožňuje hladší změny směru potrubí, snižuje rázy a tření tekutiny v ohybu, čímž dále zvyšuje provozní účinnost potrubního systému. Koleno PVDF 90° má také dobrou tepelnou stabilitu a mechanickou pevnost. Dokáže udržet stabilní výkon za vysokých teplot a podmínek vysokého tlaku, aniž by se snadno deformoval nebo zlomil. Navíc jeho vynikající odolnost proti korozi umožňuje jeho dlouhodobé použití v různých korozivních médiích, aniž by utrpěl poškození.

ORDER SAMPLES

Materiál: PVDF
Jmenovité hodnoty tlaku: 0,6 MPa, 1,0 MPa
Způsoby připojení: Zásuvka a hrdlo, svařování
Barva: Bílá
Výrobní normy: ISO 10931, DIN 8077/8078, EN 14577
Hustota: 1,17~1,79 g/cm³
Teplota tání: 172 °C
Dlouhodobé použití Teplotní rozsah prostředí: -40 až 150 °C
Teplota odklonu tepla: 112 až 145 °C

Product parameter introduction

PVDF koleno 90 stupňů PVDF koleno 90 stupňů

90° koleno (svařování natupo)
Nominální vnější průměr De	Vnější průměr D	Tloušťka stěny S		Loket 45°


		0.6 MPa	1.0 MPa	Rovnou trubice délka H2	Střed toendZ2 minimum
75	75			1.5	0.136
90	90			1.9	0.21
110	110			1.9	0.27
125	125			2.4	0.44
140	140		0.93	2.4	0.56
160	160		1.11	2.9	0.82
180	180	2.5	1.49	3.0	1.09
200	200	2.5	2.27	3.6	1.56
225	225	2.8	2.88	4.3	2.23
250	250	3.2	3.64	5.3	3.34
280	280	3.9	4.72
315	315	4.4	5.95
355	355	5.0	7.32
400	400	5.6	9.154
450	450	6.2	10.888
500	500	7.1	13.639
560	560	7.6	17.329
630	630	8.5	21.97

90° koleno (zásuvka)
Nominální vnější průměr De	Vnější průměr DH	Loket 45° B	Stěna mušle tloušťka S	Štěrbina otvor přímo DH	Štěrbinové rameno tloušťka T	Slot hloubka H1


32	32	50	2.1	32.4	1.6	23
40	40	57	2.6	40.5	2.4	26
50	50	66	3.3	50.6	3	30
63	63	80	4.2	63.7	3.8	35
75	75	94	5.0	75.8	4.5	40
90	90	107	6.0	91	5.4	46
110	110	122	7.3	111.1	6.6	48
125	125	129	8.5	126.2	7.8	51
140	140	143	9.3	141.4	8.4	54
160	160	164	11.6	161.6	9.6	58
180	180	156	12.2	181.8	10.8	62
200	200	178	13.2	202	12.4	66
225	225	213	14.9	227.1	13.4	71
250	250	230	17.0	252.4	15.7	77
280	280	260	18.5	282.6	16.7	82
315	315	300	20.8	318	18.8	89
355	355	345	23.5	358.3	21.2	97
400	400	390	26.5	403.7	23.9	106
450	450	440	30.4	454	27.6	116
500	500	485	33.9	504.5	30.8	127
560	560	550	34	565	33.1	134
630	630	615	34	635	33.2	145

PVDF koleno 90 stupňů advantages

1. Materiál PVDF má vynikající vlastnosti odolnosti vůči vysokým teplotám. Koleno PVDF 90° si může zachovat stabilní fyzikální a chemické vlastnosti za vysokých teplot, bez deformace nebo poškození zvýšenou teplotou, což zajišťuje dlouhodobý bezpečný provoz potrubního systému.
2. Koleno PVDF 90° je přesně opracované, s úžasnou mechanickou pevností, schopné odolat vysokým tlakovým a nárazovým silám, zajišťuje stabilní provoz potrubního systému za podmínek vysokého tlaku a vysoké rychlosti a účinně snižuje riziko netěsností a prasknutí.
3. Koleno je navrženo s hladkou vnitřní stěnou, která snižuje odpor při průchodu kapaliny, snižuje spotřebu energie potrubního systému a zlepšuje účinnost přenosu kapaliny, což je zvláště vhodné pro aplikace, kde je vyžadována vysoká účinnost přenosu kapaliny.
4. Koleno PVDF 90° je navrženo podle standardních specifikací, což umožňuje snadné spojení s ostatními komponenty potrubí s jednoduchým a rychlým procesem instalace. Jeho lehký materiál a nízké náklady na údržbu navíc snižují celkové provozní náklady potrubního systému.
5. Koleno PVDF 90° je vyrobeno přísně v souladu s příslušnými bezpečnostními normami, aby byla zajištěna bezpečnost používání produktu.

Applications

01 / 01

Chemický průmysl

Chemický průmysl

V chemickém výrobním procesu musí tekuté médium obvykle projít několika fázemi procesu a 90stupňové koleno PVDF hraje v těchto fázích klíčovou roli. Používají se ke spojování potrubí v různých směrech, aby bylo zajištěno, že tekutina může plynule proudit z jedné procesní fáze do druhé. Tato konstrukce kolena nejen zlepšuje účinnost chemické výroby, ale také snižuje spotřebu energie způsobenou změnami směru proudění tekutiny. Zároveň jeho skvělá odolnost vůči vysokým teplotám také umožňuje normální práci v prostředí s vysokou teplotou, čímž splňuje speciální požadavky výroby chloru a alkálií.
