Jako společnost specializující se na PVC armatury , dostáváme spoustu dotazů ohledně kování. Tyto otázky se často týkají velikostí a rozměrů potrubních tvarovek, což dává smysl, protože tato témata mohou být matoucí. Další otázky se týkají samotných armatur a toho, k čemu jsou určeny. Kompatibilita a obecné znalosti o montáži potrubí vám mohou připadat jako hodně, když jste ve světě PVC nováčkem. Pokud se snažíte rozšířit své znalosti o PVC, můžete tento blogový příspěvek použít jako studijní příručku pro tvarovky. Tato příručka popisuje všechny hlavní typy tvarovek z PVC a také jak a proč je používat. Je to dlouhý příspěvek, takže pomocí níže uvedeného seznamu obsahu přejděte do sekce, kterou potřebujete.
- Co jsou tvarovky z PVC a kde se používají
- Typy kování a identifikační tabulka
- Rozměry PVC trubky a tvarovky
- Závitové konektory versus násuvné tvarovky
- Tvarovky kolen a běžné klempířské oblouky
- Spojky, redukce a potrubní spojky
- Tlakové a přírubové šroubení
- Černá PVC trubka a speciální materiály
- PVC armatury compared with HDPE fittings
- Instalace PVC vodovodního systému
- Názvy a glosář odvodňovacích armatur
- Řešení tvarovek z PE a PVC
- Často kladené otázky
Co jsou tvarovky z PVC a kde se používají
PVC tvarovka je lisovaná plastová součást, která spojuje, přesměrovává, odbočuje, zmenšuje nebo utěsňuje části PVC trubky v potrubním systému. Součásti trubek z PVC a tvarovek z PVC tvoří většinu potrubí pro zásobování vodou v domácnostech, zavlažovacích sítí, odvodňovacích odpadních systémů a mnoha technologických linek lehkého průmyslu. Důvod, proč je PVC potrubí tak běžné, spočívá v krátkém seznamu praktických vlastností: odolává korozi a usazování vodního kamene, je lehké ve srovnání s kovovým potrubím, je rozměrově konzistentní u jednotlivých dávek a lze jej snadno řezat, spojovat a opravovat bez specializovaného těžkého zařízení.
Vodovodní trubky a tvarovky z PVC jsou vyráběny podle uznávaných rozměrových norem tak, že trubka z jedné výrobní série pasuje na tvarovku z jiné za předpokladu, že obě mají stejný jmenovitý rozměr a stejnou třídu. Tato standardizace je to, co dělá a studijní příručka pro montáž potrubí jako je tato užitečná, protože jakmile pochopíte konvence pojmenování a logiku dimenzování, stejná logika platí pro kolena, T-kusy, spojky, redukce, adaptéry, krytky a spojky.
Tato příručka vás seznámí s hlavními kategoriemi PVC tvarovek, jak se měří rozměry PVC trubek a tvarovek, rozdíl mezi závitovými a posuvnými spoji a jak se PVC srovnává s HDPE trubkami a systémy tvarovek HDPE u projektů, kde je možné vzít v úvahu oba materiály. Grafy a referenční tabulky jsou zahrnuty všude, aby se informace o velikosti snáze skenovaly.
Společný PVC armatura Typy a identifikační tabulka
Různé potrubní tvarovky z PVC jsou tvarovány pro různé práce uvnitř potrubí. Některé mění směr toku, některé rozdělují jedno potrubí na dvě nebo více větví a některé jednoduše spojují, redukují nebo uzavírají konec potrubí. Níže uvedený seznam obsahuje typy tvarovek, které se nejčastěji zobrazují, když lidé hledají typy tvarovek z PVC nebo se snaží přiřadit tvar, který drží, k názvu.
Lokty
Koleno mění směr vedení potrubí, nejčastěji o 90 stupňů nebo 45 stupňů. Kolena jsou jedním z nejčastěji objednávaných instalatérských kolen, které mají dodavatelé PVC po ruce, protože téměř každý běh vyžaduje alespoň jednu změnu směru.
Odpaliště
Odpaliště rozděluje jednu linii na větev a tvoří tvar T. T-kusy se používají všude tam, kde jediné přívodní nebo odtokové potrubí potřebuje napájet dvěma směry, například tam, kde odbočka upínacího zařízení opouští hlavní potrubí.
Spojky
Spojka je krátká, rovná potrubní spojka, která se používá ke spojení dvou délek potrubí v přímém vedení, prodloužení vedení nebo opravě poškozeného úseku.
Redukce a redukční pouzdra
Reduktor, někdy instalovaný jako pouzdro reduktoru, sestupuje o řadu dolů z větší jmenovité velikosti na menší nebo ji zvyšuje v opačném směru.
Adaptéry
Adaptéry transition between connection styles, most often between a slip (solvent weld) socket on one side and a threaded connection on the other, which is how a plastic pipe connector often meets a metal valve, pump or fixture.
Kříže
Kříž má čtyři otvory uspořádané ve tvaru plus a používá se méně často než odpaliště, obecně tam, kde dvě odbočky potřebují opustit hlavní větev ve stejném bodě.
Uzávěry a zátky
Víčko se nasadí na vnější stranu konce trubky, aby ji utěsnilo, zatímco zátka se navlékne nebo zapadne do vnitřního otvoru fitinky. Obojí slouží k uzavření nepoužívaných vedení, ať už dočasně během výstavby nebo trvale.
odbory
Spojka umožňuje odpojení a opětovné připojení části potrubí bez řezání, což je užitečné všude tam, kde se očekává budoucí přístup pro servis nebo výměnu.
| Typ kování | Typická funkce | Společný Connection Style |
|---|---|---|
| Loket 90 a 45 stupňů | Změňte směr proudění | Skluz nebo závit |
| Tričko | Rozvětvete čáru ve dvou směrech | Skluz nebo závit |
| Spojka | Spojte dvě délky potrubí v přímém směru | Uklouznout |
| Redukce / pouzdro | Krok o řádek nahoru nebo dolů ve velikosti | Skluz nebo závit |
| Adaptér | Přechod mezi skluzem a nití | Smíšené |
| Cap | Utěsněte vnější stranu konce trubky | Skluz nebo závit |
| unie | Povolit odpojení a opětovné připojení pro službu | Se závitem |

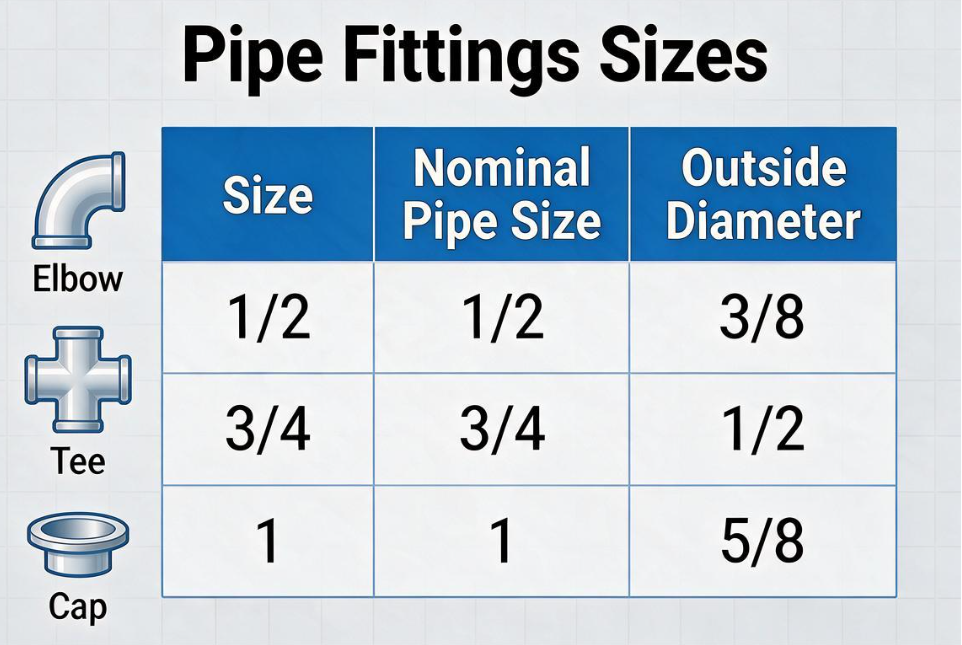

Rozměry PVC trubky a tvarovky: Tabulka 40 Reference dimenzování
Správné určení rozměrů potrubních tvarovek Rozpis 40 z PVC je důležitější než téměř jakákoli jiná část potrubního projektu, protože tvarovka je dimenzována na konkrétní vnější průměr, nikoli na kulaté číslo vytištěné na krabici. Jmenovitá velikost je štítek, zatímco vnější průměr je rozměr, který je tvarovaná objímka skutečně vytvarována. Záměna těchto dvou je nejčastějším důvodem, proč tvarovka neklouzne na trubku.
Velikosti teleskopických pvc trubek, což znamená, že trubka navržená tak, aby přecházela z jedné jmenovité velikosti do další přes redukční fitinky, se řídí stejnou logikou vnějšího průměru, takže jakmile je potvrzena jedna velikost, zbytek teleskopické trasy lze naplánovat z níže uvedené referenční tabulky.
| Nominální velikost | Vnější průměr (in) | Průměrná tloušťka stěny (v) |
|---|---|---|
| 1/2 palce | 0.840 | 0.109 |
| 3/4 palce | 1.050 | 0.113 |
| 1 palec | 1.315 | 0.133 |
| 1-1/2 palce | 1.900 | 0.145 |
| 2 palce | 2.375 | 0.154 |
| 3 palce | 3.500 | 0.216 |
| 4 palce | 4.500 | 0.237 |
Vnější průměr v palcích podle jmenovité velikosti potrubí, plán 40 PVC
Průměrná tloušťka stěny v palcích se zvyšující se jmenovitou velikostí trubky, plán 40 PVC
Závitové PVC konektory versus navlékací armatury
Mezi běžné typy připojení vodovodního potrubí používaného v PVC potrubí, dvě metody pokrývají velkou většinu instalací: násuvné šroubení pro svařování rozpouštědlem a šroubení se závitem. Výběr mezi nimi závisí na tom, zda má být kloub trvalý nebo odstranitelný.
Slip On (Solvent Weld) armatury
Slip-on pvc tvarovky se spojují pomocí rozpouštědlového cementu, který po vytvrzení chemicky spojí povrch trubky a tvarovky do jednoho kusu. Tato metoda vytváří trvalý, obecně odolný spoj a je standardním přístupem pro většinu zakopaných, skrytých nebo pevných potrubí.
Závitové kování z PVC
Závitové spojení potrubí z PVC používá lisované závity kombinované s těsnicím prostředkem na závity nebo páskou. Závitové konektory z PVC se obvykle používají tam, kde je třeba připojit potrubí k ventilu, čerpadlu, měřiči nebo jiné součásti, která musí být odnímatelná kvůli údržbě. Závitové spoje PVC trubek by neměly být příliš utaženy, protože PVC závity jsou křehčí než kovové závity a nadměrný krouticí moment může armaturu popraskat.
| Faktor | Uklouznout On / Solvent Weld | Se závitem |
|---|---|---|
| Odnímatelné | Ne, po vyléčení trvalé | Ano, lze rozložit |
| Typické použití | Zakopané nebo pevné běhy | Ventily, čerpadla, armatury |
| Způsob montáže | Základní a rozpouštědlový cement | Těsnicí páska nebo pasta |
Kolena z PVC a běžné instalatérské ohyby: Technický přehled
Kolenová tvarovka z PVC je jednou z nejčastěji používaných součástí v jakémkoli provozu a porozumění běžným typům sanitárních ohybů a tvarovek pomáhá při plánování rozvržení nebo čtení seznamu dílů. Standardní ohyby z PVC se dodávají v malé sadě běžných úhlů, z nichž každý je vhodný pro jiné potřeby rozvržení.
- 90 stupňové koleno, používané pro úplnou změnu směru, jako je otočení čáry ze zdi do podlahového běhu
- Koleno 45 stupňů, používané tam, kde jemnější změna směru snižuje turbulence proudění
- Koleno 22,5 stupně, používané pro dlouhé, postupné zametání, často v drenážních trasách
- Pouliční koleno, které má jeden násuvný konec a jeden násuvný konec, což umožňuje přímé připojení do jiné armatury bez krátkého nátrubku
Zjednodušený strukturální pohled na trubku vstupující do hrdla tvarovky v kolenovém spoji
Spojky, Reducers and Pipe Connectors for Joining PVC Pipe
PVC spojka je nejjednodušší dostupná potrubní spojka, která spojuje dva konce trubek v přímce beze změny velikosti nebo směru. Pro projekty, které potřebují pouze spojit PVC s PVC sekcemi bez změny materiálu potrubí, je obyčejná přímá spojka obvykle nejpřímější možností. Opravná spojka, která nemá žádný vnitřní dorazový hřeben, je navržena tak, aby se zcela nasunula na jeden konec trubky před vystředěním přes řezanou nebo poškozenou část, což je užitečné, když není prostor pro otočení trubky na místo.
Když se potřebují setkat dvě různé velikosti potrubí, redukce nebo redukční pouzdro posune vedení dolů nebo nahoru. Plastová trubková spojka používaná jako adaptér může také přejít ze skluzu na závit nebo z PVC na jiný kompatibilní styl tvarovky v jediném přechodovém bodě. Protože tloušťka stěny roste s tlakovou třídou i jmenovitou velikostí, vyplatí se před objednáním plastové spojky potrubí pro tlakové potrubí zkontrolovat oba rozměry.
Přibližná tloušťka stěny v palcích, plán 40 versus plán 80, pouze pro informaci
Tlakově jmenovité PVC fitinky a přírubové spoje
Tlakové pvc potrubní armatury jsou dimenzovány v kombinaci s trubkou, na kterou jsou instalovány, protože tlak, který systém zvládne, závisí na tloušťce stěny, teplotě a specifickém rozvrhu nebo použité tlakové třídě. Schedule 40 a Schedule 80 jsou dvě nejběžnější tlakové třídy pro závitové a rozpouštědlové svařovací systémy, přičemž Schedule 80 nabízí silnější stěny při stejné jmenovité velikosti pro aplikace s vyšším tlakem nebo vyšším mechanickým namáháním.
Pvc přírubové potrubní armatury používají místo rozpouštědlového cementu nebo závitů šroubové, utěsněné spojení, což z nich dělá praktickou volbu všude tam, kde je třeba potrubí připojit k čerpadlu, ventilu, nádrži nebo jinému zařízení, které může být nutné kvůli servisu odstranit. Přírubové spoje mají smysl také u velkých průměrů, kde se svařování rozpouštědlem stává nepraktickým pro spolehlivé provádění v terénu.
Černá PVC trubka a další speciální PVC materiály
Černá pvc trubka je obvykle formulována s přídavnými sazemi pro zlepšenou odolnost vůči ultrafialovému záření, což z ní dělá běžnou volbu pro nadzemní vedení, elektrické vedení a venkovní instalace, které zůstávají na přímém slunečním světle po delší dobu. Standardní bílá nebo šedá PVC trubka může být také chráněna barvou nebo vnějším obalem, když musí běžet venku, ale černé PVC je často vybráno speciálně pro snížení tohoto kroku navíc.
Tvarovky z PVC ve srovnání s tvarovkami z HDPE
PVC trubky a HDPE trubky jsou oba běžné plastové potrubní materiály, ale jsou spojeny odlišně a vyhovují poněkud odlišným profilům projektů. Spoje tvarovek z PVC spoléhají na svařování rozpouštědlem nebo závitování, přičemž obojí lze dokončit ručním nářadím a krátkým krokem vytvrzení nebo utěsnění. Spoje tvarovek z HDPE obecně spoléhají na tepelné fúze, buď fúze na tupo nebo elektrofúze, které spojují samotný materiál spíše než lepí nebo spojují dohromady, a obvykle vyžadují specializované fúzní zařízení.
Vzhledem k tomu, že HDPE trubka je pružnější než trubka z PVC, snáší pohyb země a často ji lze vést kolem menších překážek s menším počtem tvarovek. Systémy trubek z PVC a tvarovek z PVC jsou naproti tomu tuhé, což vede k přímému a předvídatelnému vedení a může zjednodušit uspořádání ve strukturovaných, nadzemních nebo vnitřních instalacích.
Obecné relativní srovnání pro referenční účely; skutečný výkon závisí na složení, teplotě a podmínkách instalace
Ani jeden materiál není univerzální náhradou toho druhého. Systémy tvarovek z PVC mají tendenci vyhovovat vnitřním instalacím, zavlažování a mnoha drenážním aplikacím, zatímco systémy HDPE trubek a tvarovek HDPE jsou často vybírány pro podzemní vodovodní potrubí, rozvody plynu a projekty, kde je výhodou flexibilita a tavené spoje bez spojů.
Instalace PVC vodovodního systému: Krok za krokem
Toto není kompletní návod na instalaci z PVC, protože podmínky na místě a místní předpisy pro instalaci mají vždy přednost, ale obecná sekvence níže nastiňuje, jak se obvykle montuje instalatérský systém z PVC, jakmile jsou po ruce trubky a armatury.
- Změřte průběh a označte trubku s ohledem na hloubku, kterou trubka zasune do každého fitinkového hrdla
- Odřízněte čtverec trubky pomocí řezačky trubek nebo pily s jemnými zuby
- Odstraňte otřepy z řezaného konce a lehce zkoste hranu, aby seděla rovnoměrně v objímce
- Před nanesením jakéhokoli cementu, zkontrolujte úhly a orientaci montáže nasucho
- V případě potřeby naneste základní nátěr a poté na konec trubky a hrdlo tvarovky naneste rozpouštědlový cement
- Zasuňte trubku lehkým pootočením a držte ji na místě po dobu výrobcem doporučeného nastavení
- Před natlakováním nebo testováním linky počkejte na úplné vytvrzení uvedenou výrobcem cementu
- Tlaková zkouška nebo průtoková zkouška dokončené pvc instalace před jejím zakrytím nebo uzavřením
Dodržení tohoto pořadí záleží na pořadí, protože vynechání kroku suché montáže je jedním z nejčastějších důvodů, proč instalační technik skončí s tvarovkou nalepenou ve špatném úhlu.
Názvy armatur drenážních trubek a obecný glosář armatur trubek
Názvy armatur drenážního potrubí se mohou mírně lišit od názvů tlakových armatur, protože armatury odtokových odpadních ventilů jsou tvarovány tak, aby udržely hladký tok odpadu, spíše než aby udržovaly tlak. Níže uvedený seznam pokrývá pojmy, které se často objevují při čtení seznamu drenážních dílů nebo při porovnávání různých typů potrubních armatur.
| Termín | Popis |
|---|---|
| Sanitární tričko | T-kus s jemně zakřivenou větví, používaný v odtokových potrubích ke snížení turbulence a rizika ucpání |
| Wye Fitting | Odbočná tvarovka ve tvaru Y, která spojuje linii spíše pod úhlem než přímo napříč |
| Čistící armatura | Armatura s odnímatelnou zátkou, která poskytuje přístup pro vyčištění ucpaného odtokového potrubí |
| Ventilační armatura | Připojuje odtokové potrubí k ventilačnímu komínu, aby pomohl vyrovnat tlak vzduchu v systému |
| Adaptér pasti | Připojuje sifon k odtokovému potrubí pod ním |
| Pouzdro | Redukční kování, které snižuje velikost otvoru uvnitř jiného kování |
PE a PVC fitinky řešení od Jiangyin Huada
Vybarvěte svůj svět dokonalostí a inovací. Jiangyin Huada je důvěryhodným zdrojem pro prémiové barevné předsměsi, vysoce kvalitní plastové trubky a tvarovky. Náš závazek vůči potrubnímu a potrubnímu průmyslu, naše zaměření na rozmanitost produktů, důležitost, kterou klademe na kvalitu produktů, a naše oddanost ekologickým postupům a udržitelnému rozvoji pomohly naší značce získat v průběhu času uznání. Naše produkty si získaly důvěru zákazníků v mnoha projektech a naše značka se stala spojenou se spolehlivostí.
Jako profesionální výrobce OEM PE potrubí a továrna na PE potrubí je příběhem naší značky neustálý pokrok a inovace. Naším cílem je nadále vytvářet hodnotu pro zákazníky a přispívat k rozvoji potrubního průmyslu, vedeni trvalým úsilím a konzistentními zásadami.
PVC armatury: Často kladené otázky
Q1. K čemu slouží PVC tvarovky
PVC armatury are used to connect, redirect, extend or terminate PVC pipes in various piping systems. They are commonly used for water supply, drainage, irrigation, plumbing and industrial applications.
Q2. Jaké typy PVC tvarovek jsou k dispozici
Společný PVC fittings include elbows, tees, couplings, reducers, adapters, crosses, caps and unions. Different connection types, sizes and pressure ratings are available to meet specific piping requirements.
Q3. Jaké velikosti PVC tvarovek jsou nabízeny
PVC armatury are available in a wide range of sizes to match different pipe dimensions. Standard sizes are commonly available, while custom sizes or specifications may also be produced according to project requirements.
Q4. Jak jsou PVC tvarovky připojeny k PVC trubkám
Většina PVC tvarovek se spojuje pomocí rozpouštědlového cementu, který vytváří pevný spoj odolný proti úniku. Některé tvarovky jsou k dispozici také se závitem, stlačováním nebo jinými způsoby připojení v závislosti na aplikaci.
Q5. Jaké jsou výhody PVC tvarovek
PVC armatury are lightweight, corrosion resistant, straightforward to install and generally require low maintenance. They also offer good chemical resistance, making them suitable for many water, drainage, irrigation and industrial piping systems.
Q6. Jak se vybírá správná PVC tvarovka
Správná tvarovka z PVC by měla být vybrána na základě velikosti potrubí, typu připojení, jmenovitého tlaku, teploty, tekutiny nebo média a aplikačního prostředí. Sdílení specifikací potrubí a aplikačních požadavků usnadňuje identifikaci vhodného typu tvarovky.
