Co je PE potrubí
PE trubka je plastová trubka vyrobená z polyetylenové pryskyřice, vyráběná v několika složeních, jako je HDPE, SRTP, PERT a hliník-plastová kompozitní trubka PERT, z nichž každá je vhodná pro jiný tlak, teplotu a požadavky na instalaci. Protože polyethylen odolává korozi, drží pod tlakem a zůstává pružný během instalace, PE potrubí je běžně vybírán pro zásobování pitnou vodou, distribuci plynu, zavlažovací systémy, důlní potrubí a všeobecnou průmyslovou přepravu tekutin.
Tato příručka vás seznámí s běžnými typy PE trubek, jak se určují velikost a tlak, kde se PE trubka obvykle instaluje, a odpovídá na otázky, které kupující a montéři nejčastěji kladou.

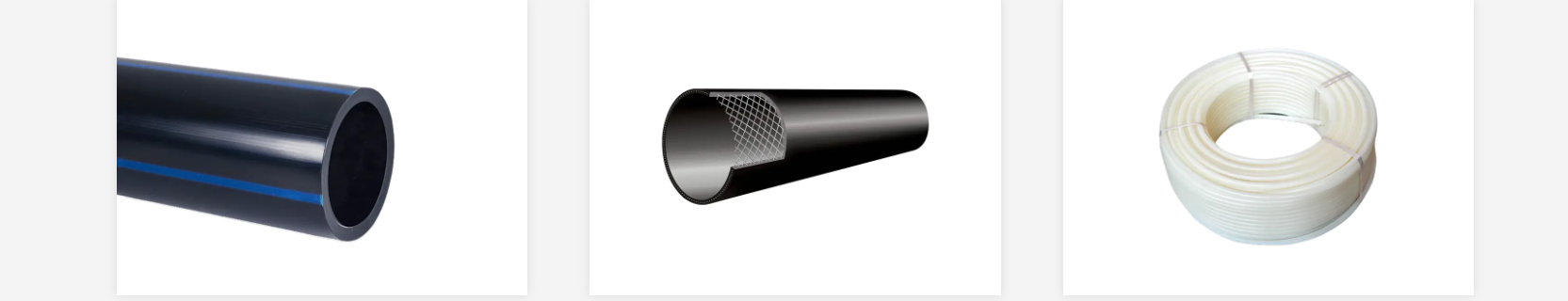

Běžné typy PE potrubí
Ne každá PE trubka je postavena stejným způsobem. Trubky HDPE a SRTP se obecně volí pro náročné inženýrské projekty, včetně stavebních protipožárních systémů a podzemních potrubí, protože dobře odolávají vysokému tlaku a korozi. Hliníkovo-plastové kompozitní trubky PERT a PERT jsou určeny spíše pro zásobování vodou v domácnostech, systémy podlahového vytápění a další teplovodní aplikace, nabízejí flexibilitu a odolnost vůči zvýšeným teplotám.
| Typ potrubí | Typická aplikace |
|---|---|
| HDPE trubka | Podzemní potrubí, vodní doprava, obecné inženýrské projekty |
| SRTP potrubí | Stavební systémy požární ochrany a tlakové kritické infrastruktury |
| potrubí PERT | Systémy zásobování vodou a podlahové vytápění |
| Hliníkovo-plastová kompozitní trubka PERT | Aplikace s horkou vodou vyžadující zvýšenou flexibilitu a rozměrovou stabilitu |
Typický výběr typu PE potrubí napříč běžnými projekty
Obrázky představují obecné vzorce distribuce projektu a jsou uvedeny pouze pro ilustrativní srovnání.
Klíčové vlastnosti PE potrubí
Vysoká flexibilita
PE potrubí se během instalace ohýbá a manévruje kolem překážek snadněji než pevné materiály potrubí, což může zjednodušit vedení kolem stávajících konstrukcí.
Chemická odolnost
PE potrubí odolává korozi způsobené širokou škálou látek, což podporuje jeho použití pro vodu, zavlažování a obecné aplikace pro přepravu tekutin.
Odolnost proti nárazu
PE trubka odolává nárazům během přepravy, manipulace a instalace, což snižuje možnost poškození před uvedením trubky do provozu.
Dlouhá životnost
PE trubka je navržena tak, aby vydržela degradaci způsobenou faktory prostředí, včetně vystavení UV záření a kolísání teploty, což podporuje dlouhou provozní životnost po instalaci.
PE potrubí Compared With Traditional Metal Pipe
Hodnocení jsou relativní a jsou určena pro obecné srovnání; skutečný výkon se liší podle přesné třídy materiálu a podmínek projektu.
Tabulka velikostí PE potrubí a referenční hodnota tlaku
Velikost PE trubky je popsána jmenovitým průměrem, zatímco tlaková kapacita je popsána pomocí standardního rozměrového poměru, běžně psaného jako SDR. SDR porovnává průměr trubky s tloušťkou stěny, takže nižší číslo SDR znamená silnější stěnu vzhledem k průměru a vyšší jmenovitý tlak, zatímco vyšší číslo SDR znamená tenčí stěnu a nižší jmenovitý tlak.
| Třída SDR | Přibližný maximální provozní tlak |
|---|---|
| SDR 11 | Kolem 16 barů |
| SDR 13.6 | Kolem 12,5 baru |
| SDR 17 | Kolem 10 barů |
| SDR 21 | Kolem 8 barů |
| SDR 26 | Kolem 6 barů |
PE potrubí Pressure Rating Chart by SDR Class
Pouze přibližné referenční hodnoty; skutečný jmenovitý tlak závisí na jakosti pryskyřice, teplotě a konkrétní konstrukci potrubí.
Jak SDR ovlivňuje hodnocení tlaku
Jak se SDR zvyšuje, tloušťka stěny se zmenšuje vzhledem k průměru potrubí a odpovídajícím způsobem klesá i jmenovitý tlak. Tento obecný klesající trend je užitečným referenčním bodem při porovnávání možností PE potrubí pro projekt, protože ukazuje, proč je pro provoz s vyšším tlakem často specifikována tlustostěnná trubka.
Obecný trend mezi třídou SDR a jmenovitým tlakem
Osa Y představuje přibližný maximální provozní tlak v barech; hodnoty jsou pouze obecné referenční hodnoty.
Kde se používá PE potrubí
PE potrubí se používá v celé řadě projektů týkajících se vody, tekutin a drenáže, a to především proto, že materiál kombinuje flexibilitu s odolností proti korozi v mnoha různých půdních a chemických podmínkách.
| Aplikace | Typické použití |
|---|---|
| PE potrubí for irrigation system | Distribuce vody přes zemědělská pole pomocí flexibilního potrubí odolného proti korozi |
| PE potrubí for agricultural water supply | Dodávka vody do zemědělských zařízení a provozů hospodářských zvířat |
| PE potrubí for underground water lines | Zakopané rozvody vody, které těží z odolnosti proti korozi a flexibility |
| PE potrubí for mining applications | Přeprava procesní vody, kejdy nebo hlušiny v důlních provozech |
| PE potrubí for industrial water system | Pohyb procesní vody a průmyslových kapalin v potrubních systémech závodu |
| PE potrubí for geothermal system | Cirkulující tekutina potrubím zemní smyčky v systémech geotermálního vytápění a chlazení |
| PE potrubí for drainage system | Odvádění dešťové nebo odpadní vody z budov a infrastruktury |
Jak jsou připojeny PE trubky
Sekce PE potrubí se obvykle spojují pomocí jedné ze tří metod, vybraných na základě velikosti potrubí, požadavků na tlak a podmínek na místě.
- Svařování na tupo, kde se konce trubek zahřívají a stlačují k sobě, aby vytvořily souvislý spoj, běžně používané pro trubky o větším průměru.
- Elektrofúze, kdy se armatura se zabudovaným topným tělesem přitaví k povrchu trubky, často se používá v užších prostorech nebo menších průměrech.
- Mechanické armatury, které spojují části potrubí bez tepelného natavení a často se používají pro opravy nebo připojení ventilů a jiných pevných součástí.
Jak vybrat správnou velikost PE trubky
- Potvrďte požadovaný průtok a rychlost pro aplikaci, abyste mohli určit potřebný vnitřní průměr.
- Zkontrolujte provozní tlak systému a porovnejte jej s referenční třídou SDR a jmenovitým tlakem.
- Zvažte prostředí instalace, včetně toho, zda bude potrubí zakopáno, vystaveno nebo použito v systému horké vody.
- Zkontrolujte chemickou kompatibilitu mezi dopravovanou kapalinou a materiálem potrubí.
- Potvrďte preferovaný způsob připojení, protože spojování na tupo, elektrotavování a mechanické tvarovky se hodí pro různé podmínky na místě.
O Jiangyin Huada
Jiangyin Huada vyrábí řadu produktů z PE trubek, včetně HDPE, SRTP, PERT a hliníkovo-plastových kompozitních trubek PERT, spolu s barevnými předsměsmi používanými v plastikářském průmyslu. Trubky HDPE a SRTP se obecně používají v náročných inženýrských projektech, jako jsou stavební protipožární systémy a podzemní potrubí, zatímco hliníkovo-plastové kompozitní trubky PERT a PERT jsou určeny pro zásobování vodou v domácnostech, systémy podlahového vytápění a další teplovodní aplikace.
Jako výrobce PE trubek OEM a továrna na PE trubky nabízí společnost trubky v různých velikostech a tlakových třídách, které lze upravit podle požadavků projektu a podporují aplikace v oblasti vodní dopravy, zavlažování a distribuce plynu.
Často kladené otázky
Q1: K čemu se používá PE potrubí
PE potrubí is used for drinking water supply, gas distribution, irrigation systems, mining pipelines, and general industrial fluid transportation.
Q2: Jaký je rozdíl mezi PE a HDPE trubkou
HDPE trubka je specifický typ s vysokou hustotou v rámci širší rodiny PE trubek, obecně volený pro vyšší tlak a náročnější inženýrské aplikace ve srovnání s jinými formulacemi PE.
Q3: Jak dlouho vydrží PE potrubí
Životnost závisí na provozním tlaku, teplotě, kvalitě instalace a vystavení okolnímu prostředí, přičemž správně instalovaná PE trubka obecně nabízí dlouhou životnost za normálních podmínek.
Q4: Je PE potrubí bezpečné pro pitnou vodu
PE potrubí manufactured for potable water applications is designed and formulated specifically for drinking water supply systems, distinct from pipe grades intended for other industrial uses.
Q5: Z jakých materiálů jsou vyrobeny PE trubky
PE potrubí is made from polyethylene resin, with different formulations such as HDPE, PERT, and PERT aluminum-plastic composite adjusting the raw material blend for specific performance needs.
Q6: Jak mohu vybrat správnou velikost PE trubky
Velikost potrubí se obecně vybírá na základě požadovaného průtoku, provozního tlaku, prostředí instalace a třídy SDR, která odpovídá jmenovitému tlaku potřebnému pro projekt.
Q7: Jaký tlak odolá PE potrubí
Tlaková kapacita závisí na třídě SDR a průměru potrubí, přičemž běžné hodnoty tlaku PE potrubí se pohybují od přibližně 6 barů do 16 barů v závislosti na tloušťce stěny.
Q8: Co je SDR v PE potrubí
SDR, neboli standardní poměr rozměrů, porovnává průměr trubky s tloušťkou stěny, přičemž nižší číslo SDR znamená silnější stěnu a vyšší jmenovitý tlak.
Q9: Mohou být PE trubky použity pod zemí
PE potrubí is widely used for underground water lines and buried infrastructure, since it resists corrosion from soil conditions and tolerates ground movement better than more rigid pipe materials.
Q10: Jak jsou připojeny PE trubky
PE potrubí sections are typically joined using butt fusion, electrofusion, or mechanical fittings, depending on pipe size, pressure requirements, and site conditions.
